BTP-L42条码打印机碳带安装图文教程

北洋BTP-L42是一款热转印/热敏双模式条码打印机，正确安装碳带是保证其热转印模式打印效果和机器正常运行的关键。以下是详细的安装步骤和注意事项。

安装前准备
1. 确认模式：确保打印机已切换至“热转印”模式（通常通过打印机面板或驱动设置）。
2. 选择碳带：根据标签材质选择合适的碳带（如蜡基、树脂基或混合基），并确保碳带卷的宽度与标签宽度匹配或略宽。
3. 关闭电源：在进行任何操作前，请务必关闭打印机电源，以确保安全。

碳带安装步骤
1. 打开打印机盖：向上抬起打印机前盖，完全打开打印头模组。您会看到打印辊（胶辊）和打印头。

1. 安装碳带供应端（碳带卷）：

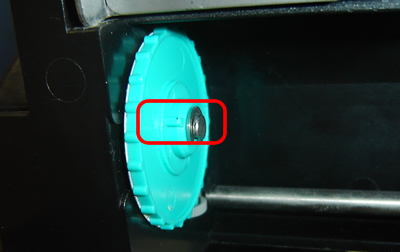

• 将碳带卷（供应轴）放置在机器内部的左侧碳带供应轴上。

• 确保碳带卷的旋转方向为：碳带（有油墨的一面朝外）从卷的底部拉出。通常碳带卷上会有方向箭头指示。

• 将碳带卷卡入位置，使其能自由转动。

1. 牵引碳带：

• 用手将碳带前端拉出，平铺穿过打印头与打印辊之间的缝隙。

• 关键步骤：继续将碳带向左前方（打印机前方）牵引，将其前端粘贴到打印机内部右侧的空回收轴（碳带回收轴）上。确保粘贴牢固。

• 重要原则：碳带需要从打印头的下方穿过，即碳带有油墨的一面（光滑面）朝上，与标签接触；碳带的带基（哑光面）朝下，与打印头热敏元件接触。这是最常见的安装方式，请以您打印机内的路径指示为准。

1. 回收轴就位：手动顺时针方向轻轻转动右侧的碳带回收轴几圈，使碳带在回收轴上绕紧，并确保碳带在供应轴与回收轴之间的路径平整、无扭曲。

1. 关闭打印头：双手轻轻按下打印头模组两侧，直到其“咔哒”一声锁紧到位。关闭过程中，请确保碳带和标签（如果已安装）没有卡在边缘。

1. 关闭前盖并测试：

• 合上打印机前盖。

• 打开打印机电源。

• 进行打印机自检或通过驱动发送一个测试页。观察打印时碳带是否能正常前进回收。如果碳带不动，请检查是否安装过紧或路径错误。

常见问题与注意事项
碳带皱褶：通常是因为碳带安装不平整、过松或回收轴转动不畅。请确保碳带拉紧且路径正确。
打印空白：检查打印机模式是否为“热转印”；确认碳带有油墨的一面是否与标签接触；检查打印头是否已压紧。
碳带断裂：可能是碳带质量不佳、安装过紧或打印机张力设置不当。
定期清洁：长期使用后，请用专用清洁棉签轻轻擦拭打印头，去除积碳和灰尘，以延长打印头寿命并保证打印质量。

遵循以上步骤，您就能顺利完成北洋BTP-L42打印机的碳带安装。如果在安装后遇到问题，请参考打印机用户手册或联系技术支持。
